城市排水監控系統是城市防汛排澇和日常污水排放、處理的綜合監管平臺。借助該系統，排水公司可全面掌握城市排水現狀、及時采取防汛排澇措施，可實現城市排水系統的全方位監控和全局化調度管理。
城市排水監控系統采用集散式設計理念，按照多級監控中心設計。排水公司內建立總監控中心，各排水管理處、污水處理廠、中水處理廠內建立二級分控中心。監控總中心負責對整個城區排水系統進行全面的監控和管理，各二級分控中心負責轄區內排水設施的監控和管理。

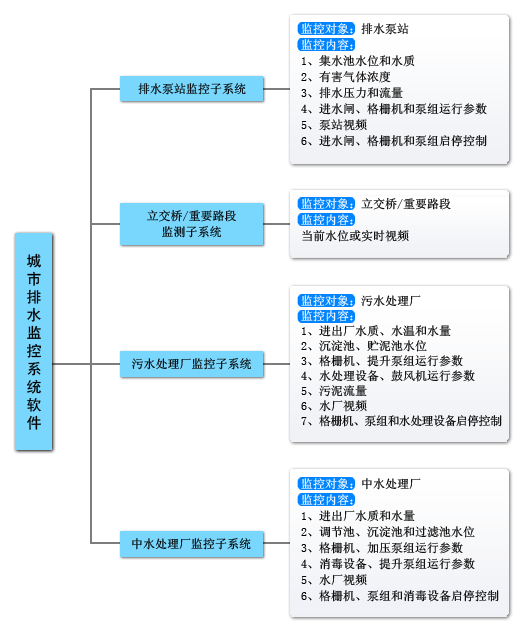

（點擊圖片內系統名稱，查看詳情。）
 | ||||
 |  |  |  |  |
排水公司總監控中心與各二級分控中心之間租用光纖并建立VPN專網來搭建通信網絡。
排水管理處分控中心與各排水泵站之間租用光纖來搭建通信網絡；立交橋、重要路段等分布分散且不具備光纖接入條件的監控點，采用GPRS（或CDMA、4G、NB-IOT）無線網絡來做為補充。
1.排水泵站測監控設備

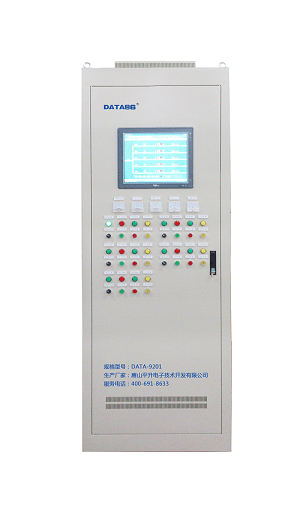

排水泵站監控設備
排水泵站監控設備安裝在排水泵站現場，主要功能如下：
◆ 監測格柵機前、格柵機后水位；監測泵站出水量；
監測排水泵的啟停狀態、保護狀態、控制模式和電壓、電流等運行參數。
◆ 支持手動控制、自動控制、遠程控制格柵機和排水泵的啟停；支持遠程切換控制模式。
◆ 智能輪換排水泵啟動順序，延長設備使用壽命。
◆ 工業平板電腦實時顯示監測數據和相關設備運行狀態，支持觸控操作。
◆ 水位超限、電流超限、人員進入等狀況發生時，立即上報告警信息。
◆ 采用模塊化設計，每臺格柵機、排水泵獨立監控，便于維護。
◆ 支持光纖、以太網、RS485總線、GPRS等多種通信方式。
◆ 支持遠程修改工作參數、升級程序，實現遠程維護。
保定排水泵站監控設備安裝現場展示：
2.污水處理廠和中水處理廠監控設備

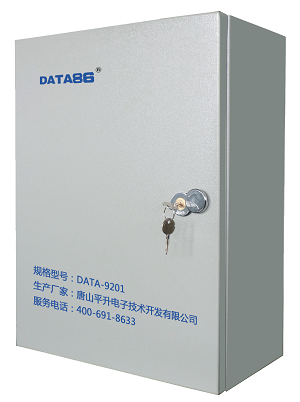

水廠監控設備
情況1—污水處理廠和中水處理廠已實施本地集中監控：
水廠測控終端可通過OPC接口的形式從現有監控系統軟件中獲取水廠監控?cái)?shù)據，并連同監控視頻一并傳送給監控總中心。
情況2—污水處理廠和中水處理廠未實施本地集中監控：
水廠測控終端需增加數據采集和設備控制模塊，采集水廠內進廠和出廠水質、進廠和出廠流量、沉淀池和貯泥池液位、水泵和水處理設備運行狀態等數據信息，并連同監控視頻一并傳送給監控總中心。
3.立交橋及重要路段監控設備
立交橋及重要路段監控可采用兩種方式：
（1）通過GPRS網絡遠程監測水位
此種方式下，選用投入式水位計和水位監測終端監測現場水位，并通過GPRS網絡將水位數據傳送給排水管理處分控中心。為靈活布設測點、不受供電條件限制，建議選用太陽能供電型水位監測終端。
投入式水位計
太陽能供電型水位監測終端

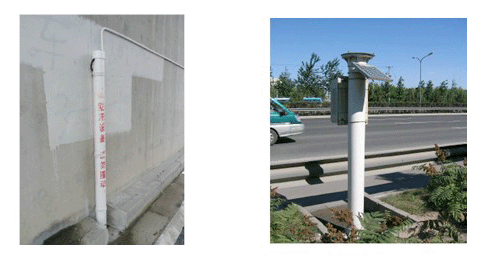

監控設備安裝現場展示：
立交橋水位監測點 重要路段水位監測點
（2）通過4G網絡遠程監控實時視頻
此種方式下，選用視頻攝像機和視頻監控終端監控現場實時視頻，并通過4G網絡將監控視頻傳送至排水管理處分控中心。為了降低運營費用，可選擇只在汛期實施無線視頻監控。
視頻攝像機 視頻監控終端
監控設備安裝現場展示：
立交橋視頻監控點 重要路段視頻監控點
